  BILDER- Ausrangierte Straßenbahnen -  GT4

       << ZURÜCK

  GT4

1 Serie Waggonfabrik Rasstatt
2 Serie Maschinenfabrik Esslingen
3 Serie Waggonfabrik Rasstatt


Serie 1     ab 1959  Sattelgelenkwagen        Nr. 100-102           später 100 in 103 umnummeriert.
Serie 2     ab 1962  Kurzgelenkwagen          Nr. 103-113           später 103 in 109 umnummeriert. 109 in 114 umnummeriert
Serie 3     ab 1967  Kurzgelenkwagen          Nr. 115-122


Sattelgelenkwagen 101-103
    "Sputniks"

Achsen Anzahl  4               davon 2 Achsen angetrieben
Motoren Anzahl / Typ  2
Leistung je Motor   60 kW
Leergewicht    29 T
Länge / Breite  17430mm / 2173mm
Sitzplätze  41
Stehplätze  130
Bauart / Türen  Einrichtungswagen

 Elektrische Falttüren mit Sitzschaffner am Wagenende, später Ausbau des Schaffnersitzes

Kupplung  BSI-Compact mit Elektroaufsatz,  ab 1983 Abbau der Kupplung

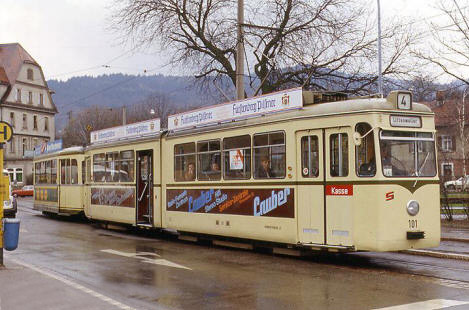

101

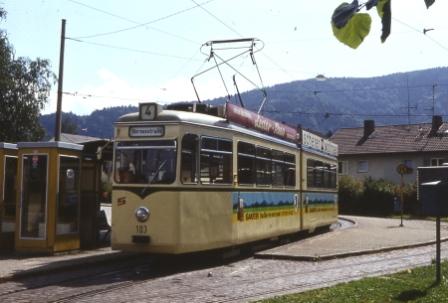

102 103





Kurzgelenktriebwagen 104-122

Achsen Anzahl  4              davon 2 Achsen angetrieben
Motoren Anzahl / Typ  2
Leistung je Motor   100 kW
Leergewicht    20,5 T
Länge / Breite  18800mm / 2200mm
Sitzplätze  41
Stehplätze  130
Bauart / Türen  Zweirichtungswagen

 Elektrische Außenschwingtüren, erste Lieferungen teils noch mit Sitzschaffner

Kupplung  BSI-Compact mit Elektroaufsatz  ab 1982 Abbau der Kupplung

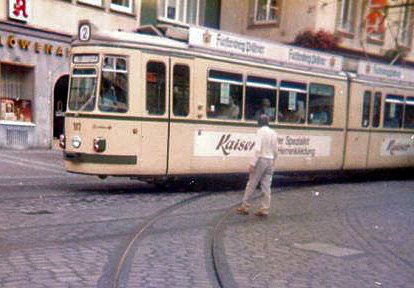

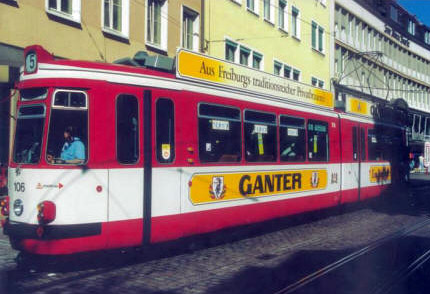

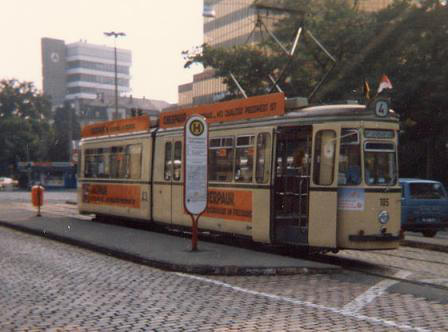

104   105   106   107   108

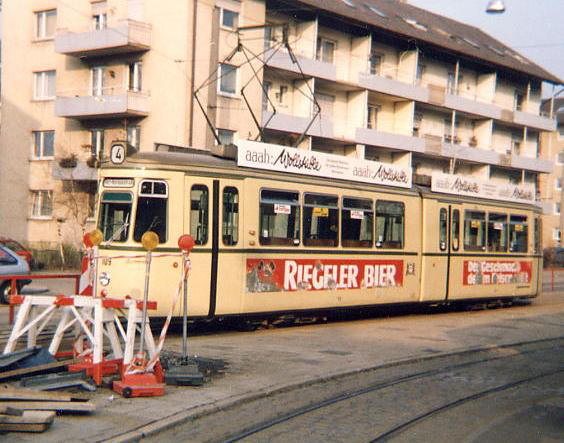

109

110

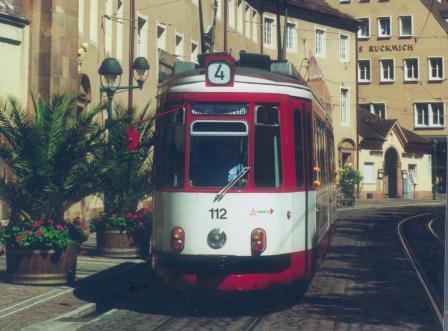

  111   112   113

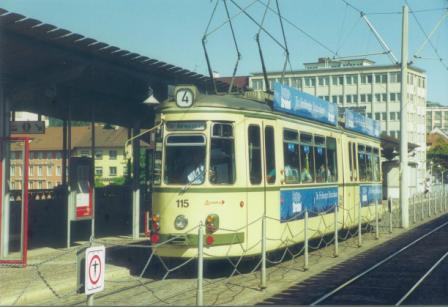

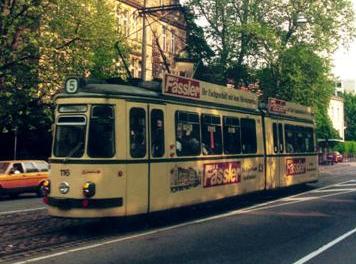

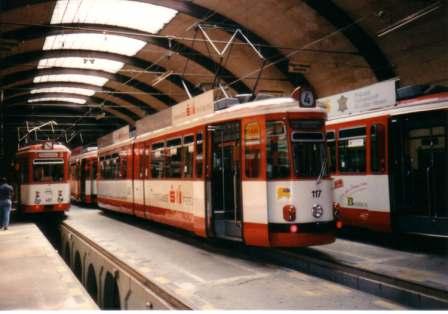

114   115   116   117   118








119

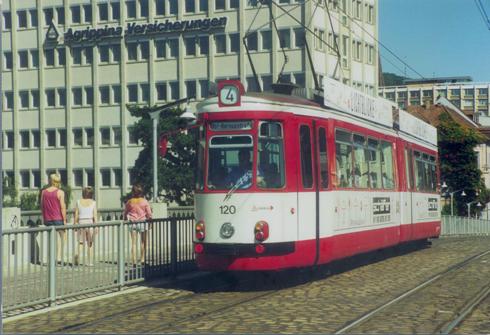

120



121



122










Kurzgelenktriebwagen 151-160


Gebraucht 1985 aus Stuttgart erworben, bis 1991 im Einsatz. Leider nur eine Kurze Ära in Freiburg.
Mit Eröffnung der Linie 1 nach Landwasser und der 5 zur Bissierstr. im Juni 1985 bestand bei der VAG akuter Fahrzeugmangel. Die neu bestellten Fahrzeuge konnten erst 1991 geliefert werden. Um den Mangel schnell zu beheben, wurden Fahrzeuge aus Stuttgart angekauft.

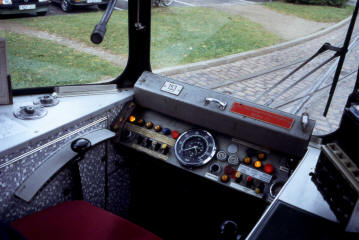

Die SSB Wagen sind im vergleich zum "Freiburger" als Einrichtungswagen und Traktionsfähig ausgeführt.
Sie waren zum Zeitpunkt der Anschaffung 1961 viel moderner als der Freiburger Typ, mit altmodischem Kurbelfahrschaltern und ohne Traktionsfunktion.

Die SSB GT4 waren die einzigen 10 Fahrzeuge der VAG, die in Doppeltraktion verkehrten. Als dann 1991 die 3.Serie Gt8N eintraf, war ihr Einsatz zu Ende.
Alle Wagen wurden nach Halle abgegeben.


"Spätzle Express"


GT4 Parade 1989 im BH-Nord  Foto: Stefan Kirner


Achsen Anzahl  4               davon 2 Achsen angetrieben
Motoren Anzahl / Typ  2
Leistung je Motor   100 kW
Leergewicht    21 T
Länge / Breite  18800mm / 2200mm
Sitzplätze  48
Stehplätze  129
Bauart / Türen  Einrichtungswagen Traktionsfähig

 Druckluftanlage  Außenschwingtüren

Kupplung  Scharfenbergkupplung mit Elektroaufsatz
Bemerkung
Wagen ab 1985 gebraucht aus Stuttgart übernommen

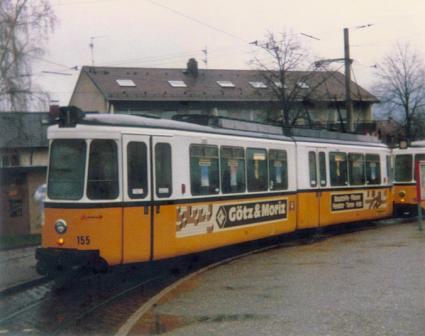

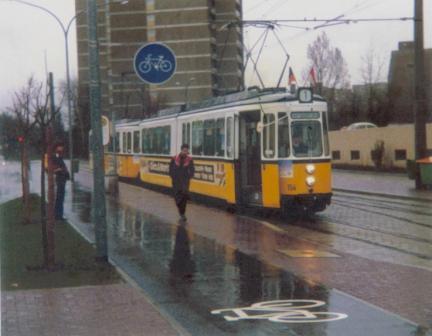

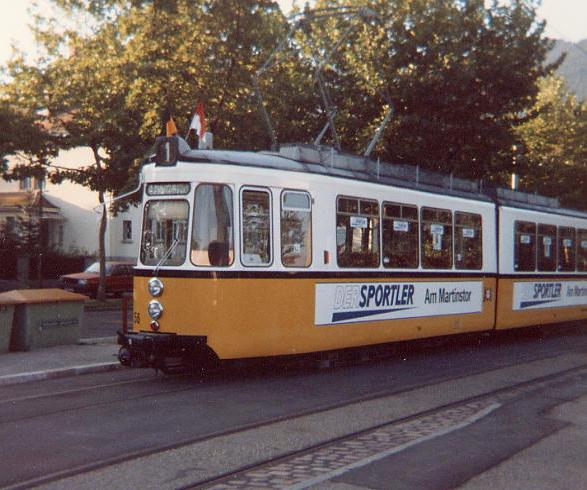

151   152   153   154   155

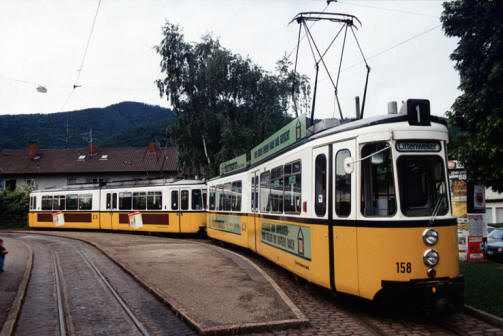

156   157   158   159   160









FVAG Nr.:
151
152
153
154
155
156
157
158
159
160
Ex SSB Nr.:
700
704
687
693
702
703
705
706
707
696
